高密封性軸承外置與粉粒料密閉輸送的管槽式絞龍方案

一、產品介紹

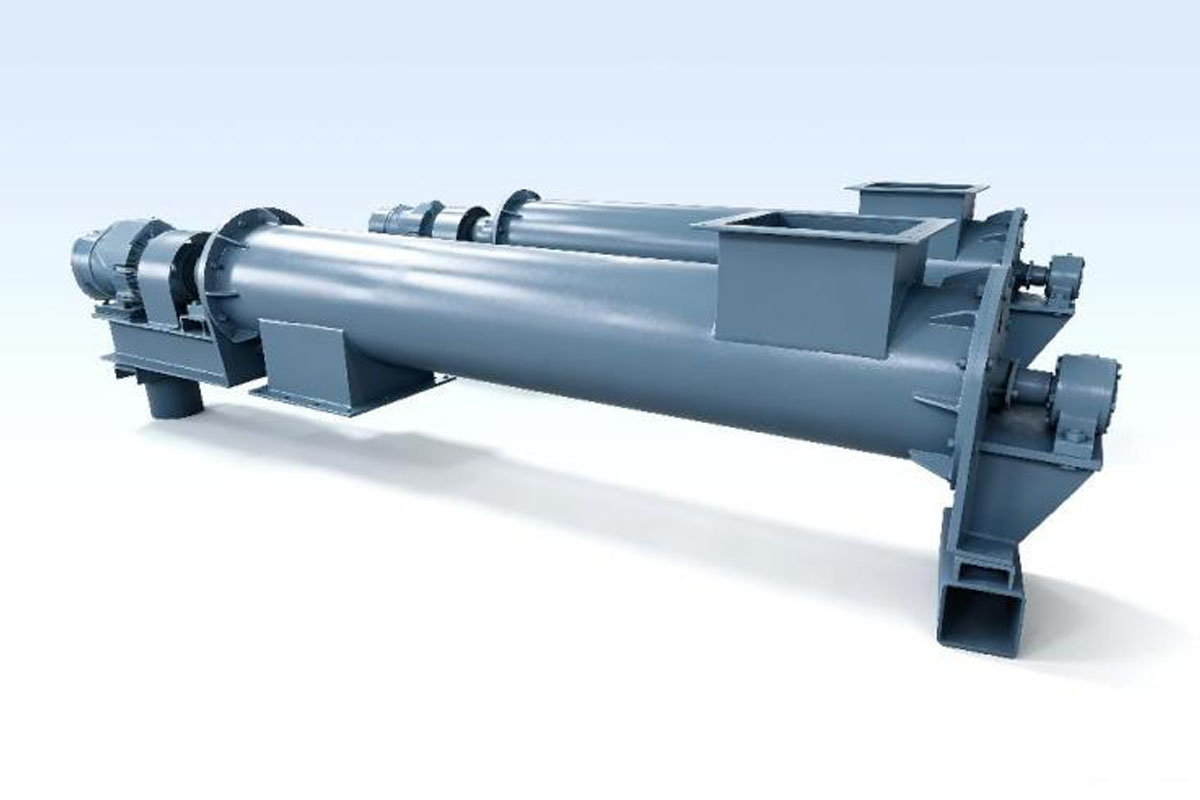

LS型螺旋輸送機（俗稱絞龍）是UHM針對中小產量、短距離、高密封輸送需求而設計的連續散料機械。該機型主要用于水平或微傾斜工況，是現代綠色工廠實現“零揚塵”物料轉運的骨干裝備。

它的角色：

它就像一個完全封閉的旋轉“大螺栓”。只要物料不粘、不濕、不結塊，它就能在緊湊的空間里，實現百分之百無揚塵的密閉運送，一丁點粉塵都不往外漏。

在結構改良上，UHM徹底打破傳統，將頭部和尾部軸承全部移至殼體外部，從根本上絕斷了因粉塵墜入軸承而導致的卡死與燒毀故障。同時，其中間吊軸承均設有嚴密的防塵密封裝置，出料端也加裝了高效物料清掃裝置。這使得整機不僅噪聲低，而且進出料口布置靈活。目前設備的螺旋直徑從100mm覆蓋到800mm共九種規格，公稱長度從4米 到70米 均可按需定制，完美契合車間管路。

需要特別注意的是其工況限制：設備雖然適應性強，能承受200℃以下的物料，但它絕不適合輸送易變質、粘性大或易結塊的物料。否則，濕粘散料會死死粘附在旋轉葉片上原地打轉，或者在吊軸承處形成嚴重積塞，進而導致設備發生悶車故障。

二、工作原理

LS型螺旋輸送機牽引物料前行的核心，依托于軸向螺旋推力與物料自身重力及摩擦力的平衡原理。

從力學模型來看，這是一種經典的“螺帽”運動模型。當驅動裝置帶動中心主軸旋轉時，焊接在軸上的連續螺旋葉片便對散料施加軸向的法向推力。由于物料自身的重力以及它與管狀或U型槽體內壁之間的摩擦力，物料并不會跟著葉片一起做360°旋轉，而是像一個無法旋轉的螺帽沿著轉動的螺栓滑移一樣，被強制沿著箱體底部向前做軸向直線運動。

在工業制法上，當設備總長度小于35米 時，UHM采用C1單端驅動制法，結構緊湊高效；當輸送距離大于35米 時，則全面升級為C2雙端驅動制法，以克服長距離下的扭矩衰減。

此外，內部吊軸承系統也根據物料特性進行了精密細分。M1滾動吊軸承采用終身無油的密封軸承，外部設迷宮式防塵結構，常用在嚴禁機油污染的糧食、醫藥、精細化工領域，物料允許溫度不超過80℃；而M2滑動吊軸承則設有強力金屬防塵密封環，專為輸送80℃以上的高溫物料或帶有輕微液狀的工況而生。

三、核心應用領域

在水泥建材與商混站系統中，LS型螺旋機是處理水泥倉底、粉煤灰倉下、礦粉及干砂的短距離密閉轉運主力。水泥和粉煤灰的揚塵大，換成敞開式皮帶運會漫天飛灰。而螺旋機全密閉的管體不僅能輕松通過嚴格的環保指標，還能精準、均勻地把水泥粉喂進攪拌機里。

在電力與冶金工業中，它常被部署在火電廠除塵器下方，轉運干燥的鍋爐灰渣，或在煉鐵高爐前道負責原煤粉的密閉定量喂料。配合專門的M2滑動吊軸承，哪怕物料熱得燙手，鋼制絞龍葉片也能在密閉管子里把它穩穩推進下一道工序。

針對糧食加工與飼料倉儲等無菌清潔工況，它被廣泛用于面粉廠、大米加工廠的原料中轉與成品打包前道。選配M1滾動軸承能做到內部完全無油，在保證糧食百分之百干凈衛生的同時，還能把小麥、玉米粒運得又快又穩，完美規避了潤滑油滲漏對食品的污染。

在化肥與精細化工行業中，它負責輸送尿素顆粒、復合肥以及易吸潮變質、有毒性的化工干粉。由于很多化肥和化工原料容易吸潮變質，螺旋機從進料到出料完全與外界空氣隔絕，既起到了防潮防變質的作用，又能防止有毒有害的化工粉體散發到車間空氣中。

四、工業矩陣集成與產線配合

在UHM的全流程封閉物料流調控回路中，LS型螺旋機作為靈活的“短距離高密封中轉設備”，與各線重載、精細矩陣達成了多級體系化驗證。

為了方便工藝工程師快速布局，我們總結了四條產線大白話配合口訣：

• 倉底防堵【GD ? LS】： 當煤粉、石膏粉在深倉下堵塞結拱時，先用GD系列活化料倉 在頂上把料震松震流化，再用LS型螺旋機 在下面接管，無塵推進。
• 高精配料【DMA ? LS】： 先由DMA電磁給料機 依靠微秒級響應精準“控流”倒出比例，再由LS型螺旋機 密封打包、平穩推送到反應釜中，一滴不漏、一塵不散。
• 長短距離搭配【MS ? LS】： 幾十米到上百米的長距離主干道，用MS埋刮板輸送機 運；到了局部車間、拐彎抹角、空間十分狹窄的末尾幾米微調，用LS型螺旋機 靈活插空部署。
• 前道后道演進【GZB/B ? LS】： 產線前端，用GZB/B系列板式給料機 在露天粗暴地吞吐1米大的原礦巨石；物料被砸成細粉進入成品區后，由LS型螺旋機 進行綠色環保密閉輸送。前端重載粗放，尾端精細密封。

五、 技術參數與規格級配工程選型

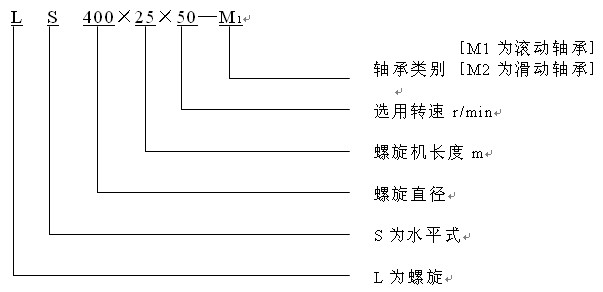

LS型標準命名如LS 400×25×50—M1，分別對應：螺旋、水平式、直徑400mm、長度25m、軸轉速50 r/min、滾動軸承。軸轉速實際允許偏差在?±10%標準工程范圍內。

針對常用的中型與高產能規格，UHM提煉出四大專屬的轉速-產量級配工程選型邏輯：

在大產能段，適合輸送流動性佳的干燥糧食或水泥。例如LS500規格在63 r/min的高速下運行，螺距拓展至400mm，小時輸送量可高達98 m³/h；而中型LS315在80 r/min下，也能平穩提供31 m³/h的連續料流。

在標準均質流轉段，這是常用的常規化肥與建材輸送轉速。此時LS400在56 r/min下運行，螺距為355mm，輸送量穩定在49 m³/h；而中小型的LS250在71 r/min下則能提供18 m³/h的均衡處理量。

在穩健中速耐磨段，適用于堆積密度較高、具有一定磨損性的物料。此段中LS400在45 r/min下的吞吐量為39 m³/h；而大型的LS500在40 r/min穩健運行時，能輸出62 m³/h的高剛性料流。

在低速長壽命控流段，針對具有磨琢性的粉煤灰、礦砂等工況。LS200降至50 r/min時可提供6.2 m³/h的微量控制；而重型LS500在慢速的32 r/min調控下，仍能穩健輸出50 m³/h的大噸位流量。
