一、產品介紹

先進的雙質體共振技術

DSL單質體共振振動輸送機是一款基于“近共振動力學”原理設計的高效輸送解決方案。它在結構簡潔性與重載耐用性之間實現了完美平衡，利用單質體的定向振動來實現高效的物料位移。該機型設計緊湊，且維護點少。此外，其潤滑系統與物料輸送區域完全隔離，從根本上消除了潤滑脂污染物料的風險。

與PSL全平衡振動輸送機相比，DSL機型擁有相同的核心技術基因：兩者均為由連桿驅動的彈性系統，旨在解決長距離、低能耗輸送的難題。盡管DSL機型向基礎地面?zhèn)鬟f的動載荷略高于PSL機型，但憑借其卓越的性價比以及在堅實地面基礎上的可靠性，它依然是電力、煤炭、建材等行業的理想設備。

注：DSL機型是PSL系列產品的一種高性價比替代方案。它經過優化，非常適用于地面安裝工況——在此類工況下，其高效的共振驅動機制可得到充分發揮，且無需額外配置復雜的平衡框架。

二、工作原理

DSL機型的工作原理基于“彈性耦合驅動”技術。電機通過皮帶傳動驅動偏心軸旋轉，但由此產生的往復力并非剛性地直接作用于輸送槽體上；相反，該力是通過一組高性能的驅動彈簧進行傳遞的。該設計與PSL全平衡振動輸送機如出一轍，能有效緩沖設備啟動時產生的巨大慣性力，從而保護電機和傳動軸免受機械應力的損傷。

在搖臂（導向桿）的引導下，輸送槽以特定角度產生往復振動。系統在接近共振的狀態下運行，主減震彈簧周期性地儲存并釋放彈性勢能，使系統僅需較小輸入功率即可維持穩定的振幅。輸送槽內的物料沿拋物線軌跡運動，呈連續跳躍狀向前推進。這種“拋擲式”運動是這兩款機型的顯著特征，它確保了物料與槽底之間幾乎不存在滑動摩擦，從而延長了設備的使用壽命。

注：通過采用“拋擲式”運動而非滑動輸送，DSL輸送機相比螺旋輸送機，能將輸送槽的磨損率降低300%以上，使其成為輸送高磨蝕性工業物料的理想之選。

三、行業應用

DSL 單質體共振振動輸送機——專用于碳粉輸送

主要應用領域有哪些？

憑借其溫和的物料處理方式和優異的密封性能，DSL機型與PSL全平衡振動輸送機一樣，具有廣泛的應用適應性。在食品加工行業中，它是輸送濕糖、薯片、餅干等易碎物料的理想設備；它能在輸送過程中完好地保持產品的晶體結構和形狀，避免因機械作用而導致物料品質受損。

在重工業領域，當需要處理粉煤灰、碳粉或水泥等易揚塵物料時，這兩款機型均可采用全封閉式輸送槽設計，從而確保作業環境的清潔與無塵。對于像金剛砂或研磨球這類高磨蝕性物料，這種無摩擦的輸送方式能使輸送槽的使用壽命比傳統螺旋輸送機延長三倍以上。這兩款機型共同構成了儲料倉與下游設備之間至關重要的連接環節，能夠勝任頻繁啟停的操作需求，并能在惡劣的工況下實現長期連續穩定運行。

注：可選配的防塵密封罩設計使該設備同樣適用于輸送危險或揮發性物料，確保在長距離輸送過程中兼顧環境安全與物料純凈度。

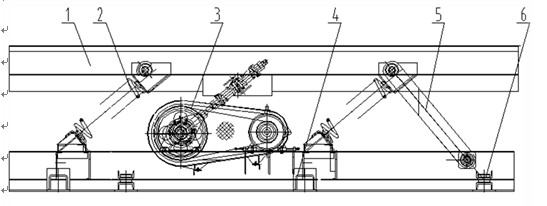

結構示意圖

型號	輸送量	槽寬	輸送槽體長度
	（t/h）			3	4	5	6	8	10	12	15	18	20	25	28
DSL300	18	300	功率（KW）	1.5	1.5	1.5	1.5	1.5	2.2	2.2	3.7	3.7	5.5	5.5	5.5
DSL400	30	400		1.5	1.5	1.5	1.5	2.2	2.2	3.7	3.7	5.5	5.5	5.5	7.5
DSL600	50	600		1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5	7.5
DSL800	70	800		1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5	7.5	5.5×2	5.5×2
DSL1000	90	1000		2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5	7.5	5.5×2	5.5×2	7.5×2
DSL1200	110	1200		2.2	3.7	3.7	5.5	5.5	7.5	7.5	5.5×2	5.5×2	7.5×2	7.5×2	7.5×2
DSL1500	140	1500		3.7	3.7	5.5	5.5	5.5	7.5	5.5×2	5.5×2	7.5×2	7.5×2	11×2	11×2
DSL1800	160	1800		3.7	3.7	5.5	5.5	7.5	5.5×2	5.5×2	7.5×2	7.5×2	11×2	11×2	11×2
DSL2000	180	2000		3.7	5.5	5.5	3.7×2	5.5×2	5.5×2	7.5×2	7.5×2	11×2	11×2	11×2	11×2
DSL2400	220	2400		5.5	5.5	3.7×2	5.5×2	5.5×2	7.5×2	7.5×2	11×2	11×2	11×2	15×2	15×2

注： 1、輸送量的計算按照河沙（堆密度1.6t/m3,含水率5%）水平輸送計算。

         2、輸送槽體加裝密封蓋、襯板以及輸送不同堆密度物料時功率需重新計算。

         3、輸送距離超過15米時，采用分段結構，現場拼裝連接。
